Staflað kjarna

Hvað er staflað kjarna spennir?

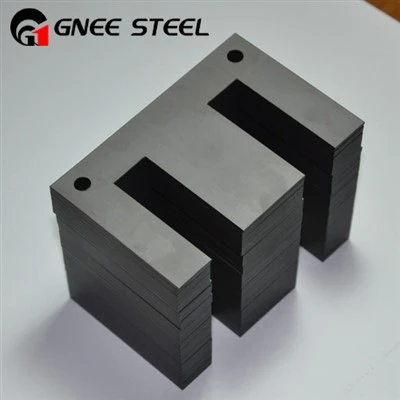

A staflað kjarna spennirNotar kjarna úr þunnum, flötum lagskiptum af segulstáli sem er staflað saman í rétthyrndri eða fermetra myndun. Lagskiptingarnar eru venjulega húðaðar með einangrunarefni (eins og lakk) til að draga úrEddy núverandi tap, sem eiga sér stað vegna blóðrásarstrauma í kjarna. Þessi hönnun gerir ráð fyrir hagkvæmri framleiðslu en hefur hærra tap miðað við sárakjarna.

Hvað er sársspennari?

A Sár Core TransformerNotar kjarna sem myndast með því að vinda þétt borði af segulstáli í hringlaga eða sporöskjulaga lögun. Þetta útrýma eða lágmarka eyðurnar í segulrásinni, sem leiðir til lægriEddy núverandi tapOgSegultap. Sárakjarnar eru ákjósanlegar í forritum sem krefjast mikillar skilvirkni, minni hávaða og samningur.

Samanburður á milli staflaðs kjarna og sársspennara

Hver er munurinn á staflaðum kjarna og sársspennum?

Staflað kjarna spennir

Uppbygging: Stöfluðu kjarna eru smíðaðar með því að stafla þunnt, flat blöð (lagskipt) af segulstáli. Þessar lagskiptingar eru lagskiptar til að mynda rétthyrnd eða ferningur kjarna lögun.

Hönnun: Venjulega hafa staflað kjarna þrjá eða fjóra lóðrétta fætur. Hver fótur er umkringdur spennir vinda.

Forrit: Algengt er að nota í stórum orkuhringjum eða í hönnun þar sem hagkvæmni og framleiðsla er í forgangi.

Kostir:

Auðveldara að framleiða og setja saman.

Sveigjanlegt fyrir stórum stíl spennum.

Ókostir:

Hærra segulmissi vegna aukinnar loftplata við liðina milli staflaðra lagskipta.

Minni duglegur miðað við sárkjarna.

Sár Core Transformers

Uppbygging: Sárakjarnar eru smíðaðar með því að vinda stöðugt langa borði af kísilstáli í lokaða lykkju og mynda hringlaga eða sporöskjulaga lögun. Kjarninn er oft skorinn og glitnaður til að fjarlægja vélrænt streitu áður en hann er settur saman um vafninga.

Hönnun: Þessi hönnun útrýmir eyður í segulstígnum og veitir stöðugt flæði segulstreymis.

Forrit: Algengt er að nota í smærri spennum, dreifingarspennum og forritum sem krefjast mikillar skilvirkni.

Kostir:

Minni kjarnatap vegna brotthvarfs loftplata í segulrásinni.

Betri segulvirkni og minnkaður hávaði.

Samningur og létt hönnun.

Ókostir:

Flóknari og dýrari í framleiðslu.
