Hvað er olíubreytir-í kafi?
Transformers breyta riðstraumi (AC) í hærri eða lægri spennu. Straumur gæti þurft að færa sig yfir í hærri spennu þar sem hærri spenna er auðveldara og fljótlegra að flytja. Straumur gæti þurft að lækka spennu sína í íbúðar-, verslunar- og iðnaðarsvæðum.
Ein tegund spenni er olíu-spennir á kafi. Transformers starfa oft við miklar-orku, miklar-hitaaðstæður. Olíu-fylltur spennir hengir spenninum í stáltanki fylltum með olíu. Olían kælir og einangrar spenni. Tækið notar convection til að færa olíuna um og í gegnum spenni og kælir hana af.
Til að forðast skemmdir á olíu verður að geyma spenniolíu við vinnsluhitastig sem er minna en 85 gráður. Til þess að spennirinn gangi rétt og til að koma í veg fyrir óhóflega hrörnun olíu ætti daglegt meðalhitastig að vera um 30 gráður.
Olíu-sýktur Transformer: Working Principle
Aðveitustöðvar og orkudreifingarsvæði nota-olíustraumbreyta. Olíu-spennir á kafi er svipaður hönnun og venjulegur spennir. Hann er gerður úr þremur meginhlutum: segulkjarna í miðjunni sem er umkringdur spólum og bushings.
Segulkjarninn og vafningar búa til segulsvið sem gerir straumnum kleift að fara í gegnum. Vafningar eru einangraðir, þar sem hærri spenna þarf þykkari einangrun. Bushings flytja rafmagnið á næsta áfangastað, venjulega aðveitustöð.
Olíu-spennir breyta straumi í hærri eða lægri spennu með því að nota innleiðsluregluna. Þetta ferli skapar offramboð af hita. Olían hjálpar til við að koma í veg fyrir að spennirinn ofhitni.
Vafningar og kjarni eru á kafi í spenniolíu. Það virkar sem kæliefni og einangrunarefni. Convection flytur olíuna í gegnum vafningar, spólur og kjarna og kemur í veg fyrir að spennirinn ofhitni. Olía er frekar kæld að utan við lægri spennu og í loft-kældum ofni með hærri spennu.
Tegundir olíu-fylltra straumbreyta
Það eru nokkrar gerðir af olíu-fylltum spennum. Hér eru nokkrar af þeim algengustu hér að neðan.
- Einfasa spennir notaðu eitt par af vafningum. Það er notað í minni-álagsaðstæðum, eins og dreifbýli.
- Þriggja-fasa spennirsamanstanda af þremur pörum af vafningum. Vafningarnar fara venjulega um kjarna sem er skipt í þrjá hluta. Þriggja-fasa spennar eru notaðir á hærri-álagssvæðum og geta veitt þremur rafrásum orku.
- Aflspennireru hönnuð til að takast á við miklu meira álag. Þeir geta stigið spennu upp eða niður og sent straum frá einum stað til annars.
- Dreifingarspennar flytja lægri spennu frá rafmagnsnetinu til heimila og fyrirtækja. Þeir eru miklu minni en aflspennar.
- Stöng-spennir eru tengdir við rafmagnsstaur.
- Púði-spennir eru festir á steyptan púða á jörðinni.
Kostir við olíufylltan spennubreyti
Verktakar þurfa venjulega að velja á milli olíu-fylltra og þurrra-spenna. Hvort tveggja hefur sína kosti. Við skulum kafa ofan í nokkrar af ástæðum þess að olíu-fylltur spennir gæti verið rétti kosturinn fyrir þig.
Í fyrsta lagi eru olíu-fylltir spennar hagkvæmari. Þeir eru oft allt að helmingi lægra en þurr-spenni með sömu afkastagetu.
Olíu-straumbreytar hafa tilhneigingu til að vera farsælli við að kæla spenni en þurr tegund. Olía er betri kælimiðill. Þeir hafa einnig meiri spennugetu. Þurr-spennir virka undir 35 kV á meðan það eru engin takmörk með olíu- á kafi. Olíuspennir eru fjölhæfari.
Þurr-gerð getur venjulega farið frá millistað til orkunotkunar. Olía- sem sökkt er í getur virkað bæði sem afl- og dreifibreytir.
Olíu-fylltir spennar eru betri fyrir umhverfið þar sem það er miklu auðveldara að endurvinna þá en þurr-gerð. Þeir eru líka minni og virka best í umhverfi utandyra ef olíuleki eða önnur slys verða.
Viðhalds- og öryggissjónarmið fyrir spennubreytur af olíugerð
Olíu-spennibreytar hafa viðhalds- og öryggissjónarmið. Með því að halda vel við spenni þinni- getur það lengt líftíma hans og dregið úr hættu á öryggisvandamálum.
Þú ættir að framkvæma reglulega sjónrænar skoðanir og hreinsanir. Athugaðu spenni til að tryggja að allir hlutar séu í góðu ástandi og að engin hætta sé á leka. Gakktu úr skugga um að allar festingar séu þéttar. Hreinsaðu spenni að utan og innan til að fjarlægja ryk, óhreinindi og annað rusl.
Það er líka nauðsynlegt að athuga olíuna oft. Gakktu úr skugga um að olían sé á réttu stigi. Þú ættir líka að taka sýni af olíunni og láta prófa hana. Þú vilt ekki nota mengaða olíu. Að lokum skaltu fylgjast með hitastigi og loftþrýstingi. Þú vilt vera viss um að spennirinn sé innan ráðlagðra stiga.
Eins og með öll raftæki er alltaf hætta á eldi. Ef eldur kemur upp er mikilvægt að tryggja að olían leki ekki út úr spenni. Olía getur valdið því að eldurinn breiðist út og gerir hættulegar aðstæður enn hættulegri.
Niðurstaða
Olíu-spennir sem eru á kafi veita marga kosti og eru oft betri kostur en spennir af þurrum-gerð. Þeir eru hagkvæmir og hagkvæmir og geta keyrt á næstum hvaða getu sem er. Þó að þeir krefjist viðhalds og skapi nokkra öryggisáhættu, með réttri umönnun og notkun, muntu geta fengið sem mest út úr búnaðinum þínum.
GNEE Oil Immersed Transformer Product Parameters
| Atriði | Atriði |
| Framleiðslulýsingar | Olíu-sýkt spennir |
| Viðmiðunarstaðlar | IEC 60076-11 |
| Getu | 50-2500kVA eða sérsniðin |
| Tíðni | 60/50Hz |
| Spenna (HV) | 22KV eða sérsniðin |
| Spenna (LV) | 0,4KV eða sérsniðin |
| Viðnám | 4% |
| Tengingar (vektorhópur) | Dyn11 |
| Tapping Range | ±2×2.5% |
| Kjarnaefni | Kísilstál |
| Vinda efni | Ál eða kopar |
| Lightning Impulse Standist spennu | IEC staðall |
| AC þola spennu | IEC staðall |
| Hitastigshækkunarflokkur | H-flokkur |
| Hitastig hækkun | 125K |
| Kæliaðferð | AN/AF |
| Afhendingargeta | 300 einingar á mánuði |
upplýsingar um fyrirtæki
GNEE TRANSFORMER hefur sterka framleiðslugetu og skilvirkt markaðsteymi.
Spennivörur okkar innihalda 500kV, 400kV, 330kV, 220kV og 110kV ofur-háspennuspenna, ýmsa þurra-tegunda spennu/olíudýfða spenna/formlausa álspennu 35kV og lægri, nýir orkuspennir og aðveitustöðvar,
Útflutningsröð: Einfasa spennir, þriggja-fasa spennir, sívalur spennir, einangrunarspennir, stýrispennir, spennustillir og aðrar vörur, Og ýmsar upplýsingar um sérstaka spennubreyta eins og jarðtengda spennubreyta, ljósbogadeyfðarspólur, Bitcoin spennar, forsmíðaðir skálar, kjarnaofnar, rafspennar, rafmagnsofnar, rafspennar, rafspennar, osfrv.
GNEE TRANSFORMER hefur staðist ISO9001, ISO14001, ISO45001, SA8000 kerfisvottun. Á sama tíma hafa 10kV og 35KV stigdreifingarspennar og tengivirki af gerðinni hlotið alþjóðlega- raftækninefnd IEC vottun, bandaríska UL vottun, þýska TUV vottun, ESB CE vottun, hollenska KEMA vottun og GOST vottun. Vörusala okkar nær yfir heimsmarkaðinn, þar á meðal 72 lönd og svæði eins og Bandaríkin, Evrópu, Kanada, Mexíkó o.s.frv.

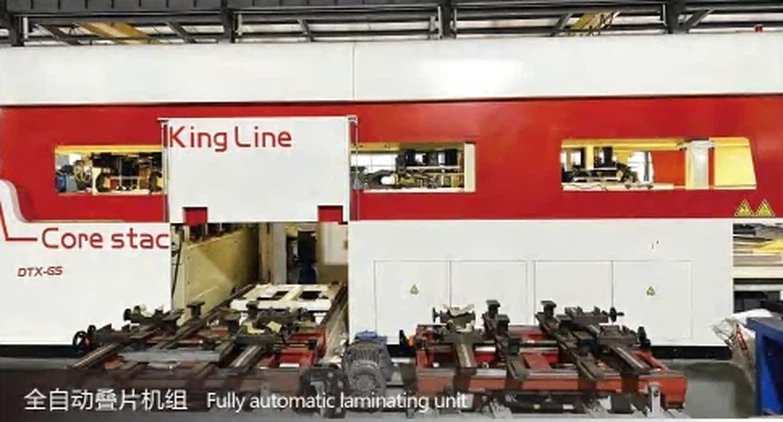

spennir Sýning á verkstæðisbúnaði
tegundir spenni frá GNEE
Fáðu Transformer Order forskrift
GNEE TransformerPöntunarforskrift
|
Þegar þú velur vörur fyrirtækisins okkar, vinsamlegast gefðu upp eftirfarandi gögn til að þjóna þér betur. |
||
|
Eftirspurn |
||
|
Krafa: |
Símaaðferðir: |
Fax: |
|
Tæknistjóri verkefnisins: |
Símaaðferðir: |
Pósthólf: |
|
Val á tegund spennu |
||
|
□Þurr spennir {□SC(B) Epoxý plastefni □SC(B) Ó-hjúpað} □American Box (ZGS) {□Typa útstöðvar(-Z-) □Tegund hringingarkerfis(-H-)} □Evrópukassaskipti(YBM){□Þurrskipti □Olíuskipti} |
□ Olíu-spennir á kafi{□ Alveg innsiglað(-M-) □Olíu-lagarpúði} □Myndlaus álspennir{□Dry myndlaus □ Olía myndlaus} □ Sérstakur spennir{Afriðari, ofn, námur, osfrv} |
|
Spenni grunngagnaval
|
Notkunarland: |
|
|
Fasanúmer: |
□Þrír-fasa(S hefðbundin) □ Einfasa □Annað() |
|
Tíðni: |
□50Hz (hefðbundið) □60Hz □ Annað() |
|
Transformer olía: |
□ # 25 (hefðbundið) □ # 45 (lágmarkshiti undir -25 gráður) |
|
Einkunn getu: |
□( )kVA Notkunarskilmálar □Tegund utandyra □Typ innanhúss |
|
Hæð: |
□Minni en 1000m (hefðbundið) □1000-2000m □3000m以上 yfir |
|
Málspenna (háspenna) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Annað() |
|
Málspenna (lágur þrýstingur) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Annað( ) |
|
Tengdur hópur |
□Dyn11(hefðbundið) □Yyn0 □YNd11 □li0(Einn-fasa) □Annað() |
|
Viðnám (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Annað( ) |
|
Spennustjórnunarstilling |
□Spennustjórnun án örvunar(hefðbundin) □Á-álagsspennustjórnun(Z) |
|
Spennustjórnunarsvið |
□±2*2,5% □±5% □±3*2,5% □Annað() |
Val á aukahlutum fyrir spenni
|
□Vifta □Hitaastýring{□ Algeng □Með 485 tölvuviðmóti} □Þurrkað{□ Venjulegt stálplata □Ál » Ryðfrítt stál} □Verndarstig þurrhylkis(□IP20(hefðbundið) □IP( )} □Kröfur um hæð þurrkassa{□Engin □Kröfur[ ]} □ Snúruútgangur á þurru breytilegu skelinni {□ Upp-og-út □ Upp-og-niður □Niður-inn/niður-út □Niður-inn/UPP-út □Niður{{8}□inn/niður{{1}{0}niður{{1}niður} hlið-út [□Vinstri □ Hægri-út]} |
|
Athugið: 1. (Þurrbreytingarkröfur s 100kVA spennir innihalda ekki viftur, svo sem viftur, þarf að hlaða 2. (Olíuskipti<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Aðrar sérstakar kröfur (aukagjöld eiga við hér að neðan)
|
Þurr spennir |
□Skel og botnplata{□Venjuleg □Alveg lokuð} □Ferðarofi □Segulmagnaðir □Núllraðbreytir □Eirstöng við lágspennuskápinn □Hlífðarnet □Lýsing □100kVA eða minna Vifta □Stuðdeyfi |
|
Olíu-spennir á kafi |
□No.45 olía fyrir ekki-lághitasvæði □Tilgreint vörumerki á-álagsspennustilli □400kVA og undir lágspennuúttak OABC fasa með raflagnaskútum □630kVA eða lægri krefst hitastýringar □800kVA eða lægri Lágspennuúttaksfasa 0 krefst raflagna □630kVA og neðar verður að vera með gasgengi |
